SD卡内部结构及工作原理

2020-10-29

      SD卡(Secure Digital Memory Card)是一种为满足安全性、容量、性能和使用环境等各方面的需求而设计的一种新型存储器件。本文简要介绍micro SD卡的基本工作原理及内部结构,如需详细了解可参考相关资料。

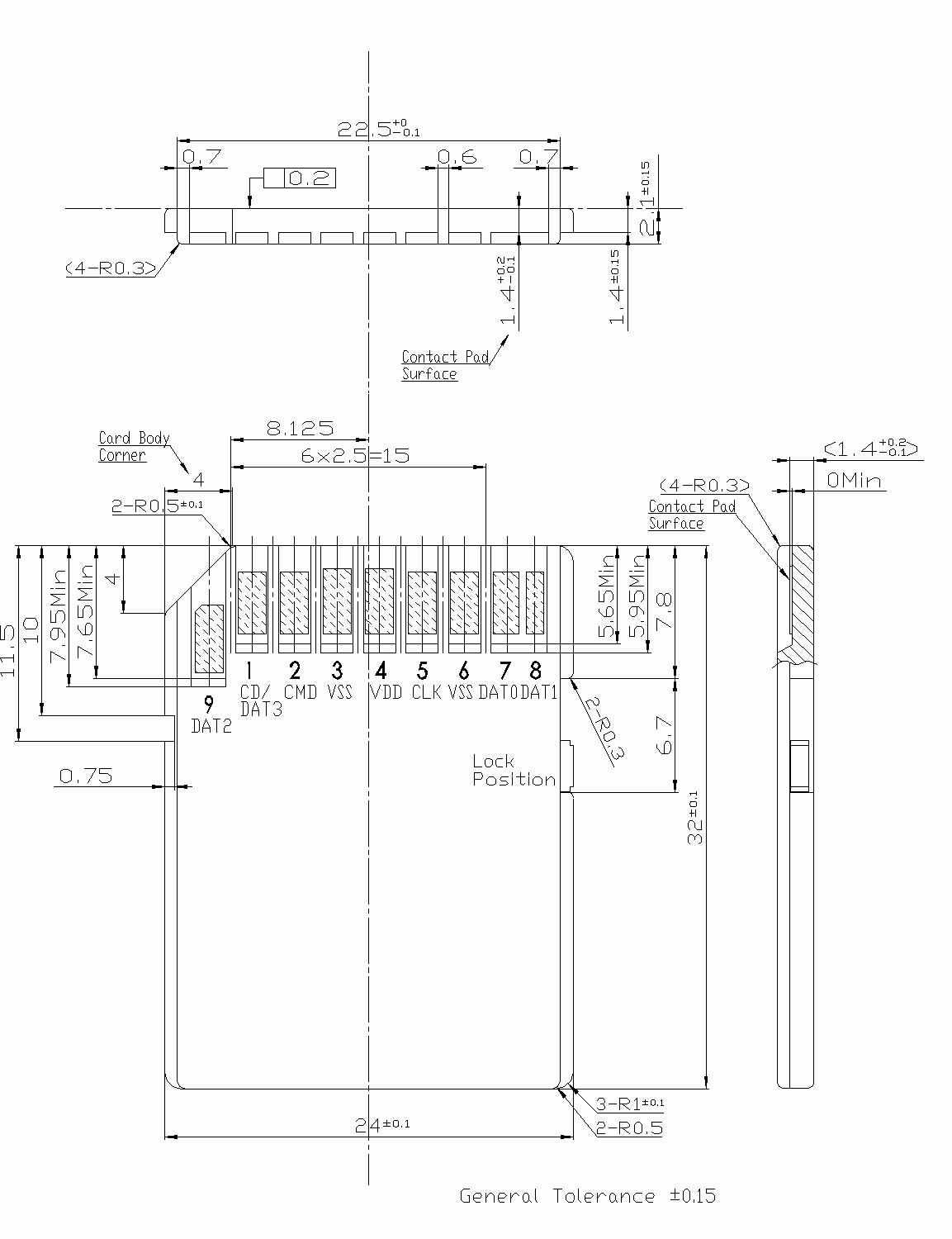

SD卡引脚及保护开关整体结构图


SD卡引脚和功能
CLK:时钟信号,每个时钟周期传输一个命令或数据位,频率可在0~25MHz之间变化,SD卡的总线管理器可以不受任何限制的自由产生0~25MHz 的频率;
CMD:双向命令和回复线,命令是一次主机到从卡操作的开始,命令可以是从主机到单卡寻址,也可以是到所有卡;回复是对之前命令的回答,回复可以来自单卡或所有卡;
DAT0~3:数据线,数据可以从卡传向主机也可以从主机传向卡。
SD卡以命令形式来控制SD卡的读写等操作。可根据命令对多块或单块进行读写操作。在SPI模式下其命令由6个字节构成,其中高位在前。SD卡命令的格式如后表所示,其中相关参数可以查阅SD卡规范。

SD卡引脚详细结构图


SPI总线包括以下信号:
CS(A): CLK: DATAIN: DATAOUT:
VDD, VSS : CS(B):
片选A
主机到卡的时钟信号数据输入信号
数据输出信号电源和地信号片选B

SD卡 SPI模式总线扩展图

SD卡写保护开关应用的类型

SD卡写保护应用类型图
