EMMC

简述：eMMC标准为MMC协会所订立，eMMC 相当于 NandFlash+主控IC，eMMC的一个明显优势是在封装中集成了一个控制器，它提供标准接口并管理闪存。

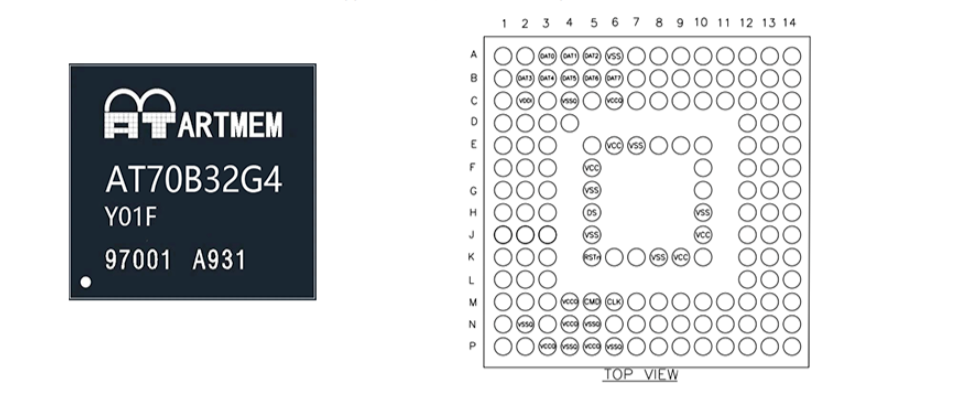

外观信号定义和球图：

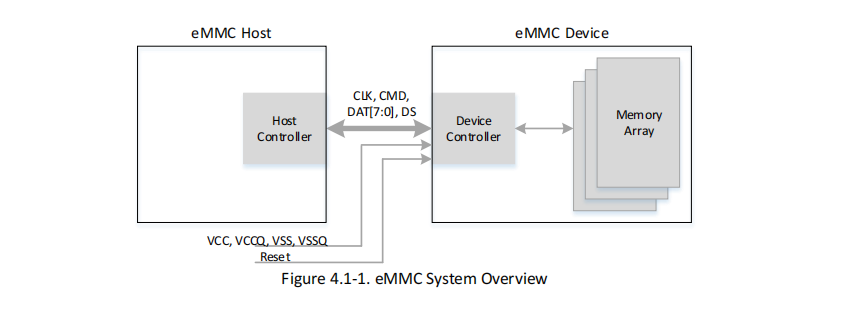

体系结构和应用程序：

该装置由单芯片EMMC控制器和NAND闪存组成。控制器与主机系统接口，允许数据写入和NAND闪存中读取，并处理Flash管理，包括逻辑到物理转换、坏块管理、磨损平衡等。

特性：尺寸：11.5x13x0.92（mm）

引脚配置：153 TFBGA

兼容性：5.1规范兼容，向后兼容eMMC 4.41/4.51/5.0

工作温度：-25℃至85℃

存储温度：-40℃至85℃

工作电压范围：-VCC:2.7-3.6V

                        -VCCQ:1.7-1.95V或2.7-3.6V

micro SD-TF卡

简述：Micro SD Card，原名Trans-flash Card（TF卡），是一种极细小的快闪存储器卡，其格式源自SanDisk创造，原本这种记忆卡称为T-Flash，而重新命名为Micro SD的原因是因为被SD协会(SDA)采纳。

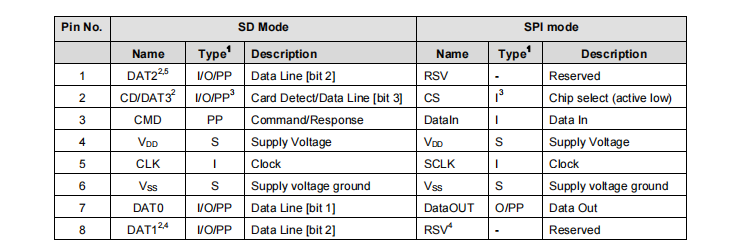

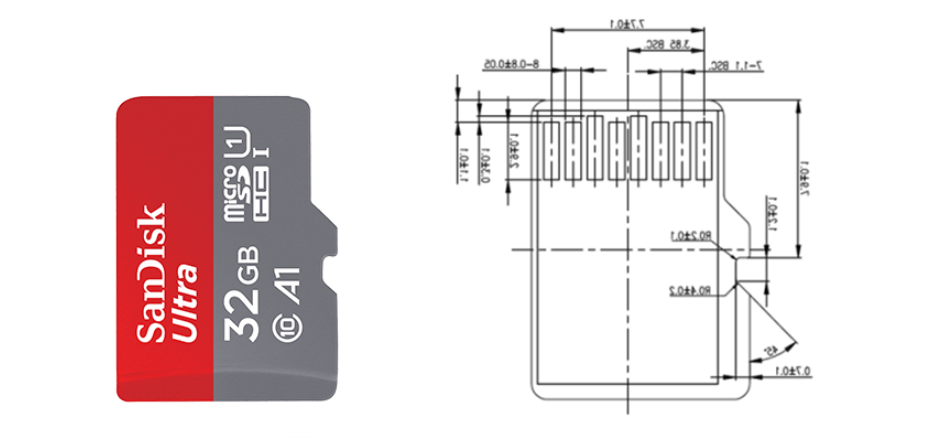

外观及引脚定义：

特性：尺寸：15x11x1（mm）

兼容性：SD-协议兼容

通信协议：支持SD模式和SPI模式

工作温度：-25℃至85℃

存储温度：-40℃至85℃

工作电压范围：2.7-3.6V

可变时钟频率0-25 MHz（标准）、0-50 MHz（高性能）、0-208兆赫（超高速）

符合SDMI最高安全性的内容保护机制标准，具有写保护开关

注：TF卡插入适配器可转换成SD卡

SD卡

简述：SD存储卡是一种基于半导体快闪记忆器的新一代记忆设备，由于它体积小、数据传输速度快、可热插拔等优良的特性，被广泛地于便携式装置上使用，例如数码相机、平板电脑和多媒体播放器等。

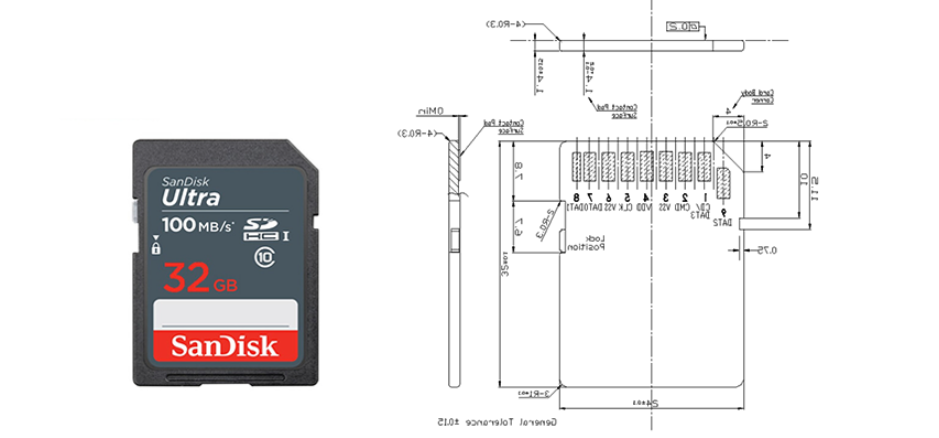

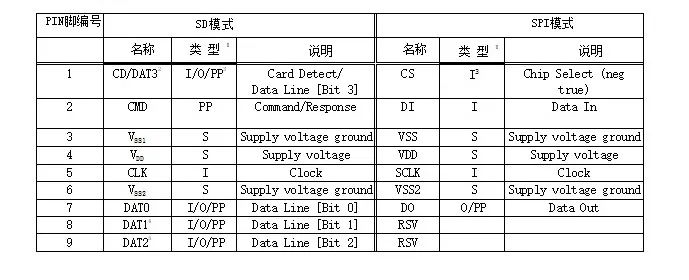

外观及引脚定义：

特性：尺寸：24x32x2.1（mm）

兼容性：SD-协议兼容

通信协议：支持SD模式和SPI模式

工作温度：-25℃至85℃

存储温度：-40℃至85℃

工作电压范围：2.7-3.6V

可变时钟频率0-25 MHz（标准）、0-50 MHz（高性能）

符合SDMI最高安全性的内容保护机制标准

连接器和SD卡的斜角是防止SD卡被反向插入
